Edytor biblioteki materiałów

Biblioteka materiałów jest elementem edytowalnym.

Wywołanie:

Program ArCADia:

•      Wstążka Narzędzia główne ⇒ grupa logiczna Moduł ⇒ eml_16 Edytuj bazę materiałów

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ⇒ edytuj baze materialow.bmp Edytuj bazę materiałów

•      Wstążka System ⇒ grupa logiczna Biblioteki⇒ eml_16 Biblioteka materiałów

Program ArCADia 10:

•      Wstążka System ⇒ grupa logiczna Biblioteki⇒  Biblioteka materiałów



o_materialy

Rys. 10        Okno Edytora biblioteki materiałów

W powyższym oknie po zaznaczeniu materiału można go edytować: zmieniać nazwę, rodzaj kreskowania do niego przypisany oraz wszelkie parametry fizyczne (gęstość, ciepło właściwe itp.).

Do dyspozycji jest biblioteka materiałów zdefiniowanych dla ścian, słupów itp. oraz dla stropów. Wybór biblioteki do edycji następuje w powyższym oknie poprzez przełączanie się pomiędzy biblioteką Podstawową a biblioteką Stropów.

Bibliotekę materiałów można dowolnie zmieniać. Powiększanie następuje poprzez dodanie nowego katalogu  i materiału . Usunięcie materiału lub katalogu następuje poprzez wybór ikony Remove.

Dla szybkiego znalezienia danego materiału w polu Szukaj: wpisujemy nazwę, a program wyświetla wszystkie materiały o podanej nazwie.

o_materialy2

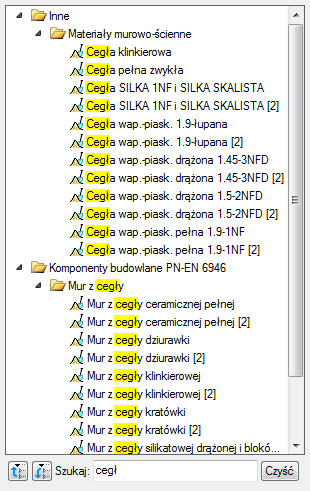

Rys. 11        Wyszukiwanie materiału poprzez wpisanie słów kluczowych

￿
