Edycja ścian

Wprowadzone na rzucie ściany można modyfikować za pomocą poniższych opcji:

Rys. 148      Okno edycji ściany

Tab. 19 Dostępne narzędzia edycji ściany

	Właściwości	Otwiera okno Właściwości.
	Malarz czcionek i pisaków	Przejmuje ustawienia pisaków (grubości i rodzaje linii) oraz wielkość i rodzaj czcionki.
	Malarz typów	Przejmuje typ ściany, układ i grubość warstw i przenosi je na wybrane ściany.
	Wydłuż/skróć ścianę	Zmienia długość wybranej ściany.
	Podziel ścianę	Dzieli ścianę we wskazanym miejscu.
	Odwróć kolejność warstw	Zamienia położenia warstw.
	Anuluj przycięcie elementu	Usuwa przycięcie ściany stropem lub dachem.
	Wydłuż do tej ściany	Wydłuża wskazane ściany do pierwotnie zaznaczonej. Wydłużane są tylko te ściany, które spotkają się ze ścianą, do której są wydłużane.
	Skróć do tej ściany	Skraca wskazane ściany do pierwotnie zaznaczonej, o krótsze odcinki wychodzące poza zaznaczoną ścianę.
	Usuń zaznaczone elementy	Kasuje wybrane elementy.
	Typ	Zapisany zestaw cech wspólnych dla wielu obiektów tego samego typu (szablon elementów definiowany przez użytkownika).
	Biblioteka dokumentu	Zgodna z wybranym szablonem i tworzona wraz z rozwojem rysunku przy zapisywaniu kolejnych typów.
	Biblioteka globalna	Biblioteka typów dostarczana wraz z programem i rozszerzana poprzez Bibliotekę użytkownika, w której można zapisywać własne typy elementów dla używania ich w kolejnych projektach.
	Zamknij	Wychodzi z opcji, nie zmieniając elementu.
	Pisaki	Definicja rodzaju linii, którymi rysowany jest wprowadzany element.
	Czcionki	Definicja wielkości i rodzaju czcionki opisującej element.
	Powierzchnie	Przypisanie materiałów lub tekstur dla poszczególnych powierzchni wprowadzanego elementu.



Od wersji 3.9 w programie wprowadzona została opcja Użyj jako wzoru, która kopiuje dane zaznaczonej ściany, aby je wprowadzić jako ustawienia następnej wprowadzanej ściany. Opcja ta była dostępna w oknie edycji jako opcja do wyboru. Obecnie jest włączona na stałe i nie widać jej już na pasku.

Edycja ścian dostępna jest po zaznaczeniu elementu, który po wybraniu wyświetla okno edycji z opisanymi wyżej opcjami oraz kierunek wprowadzenia ściany.

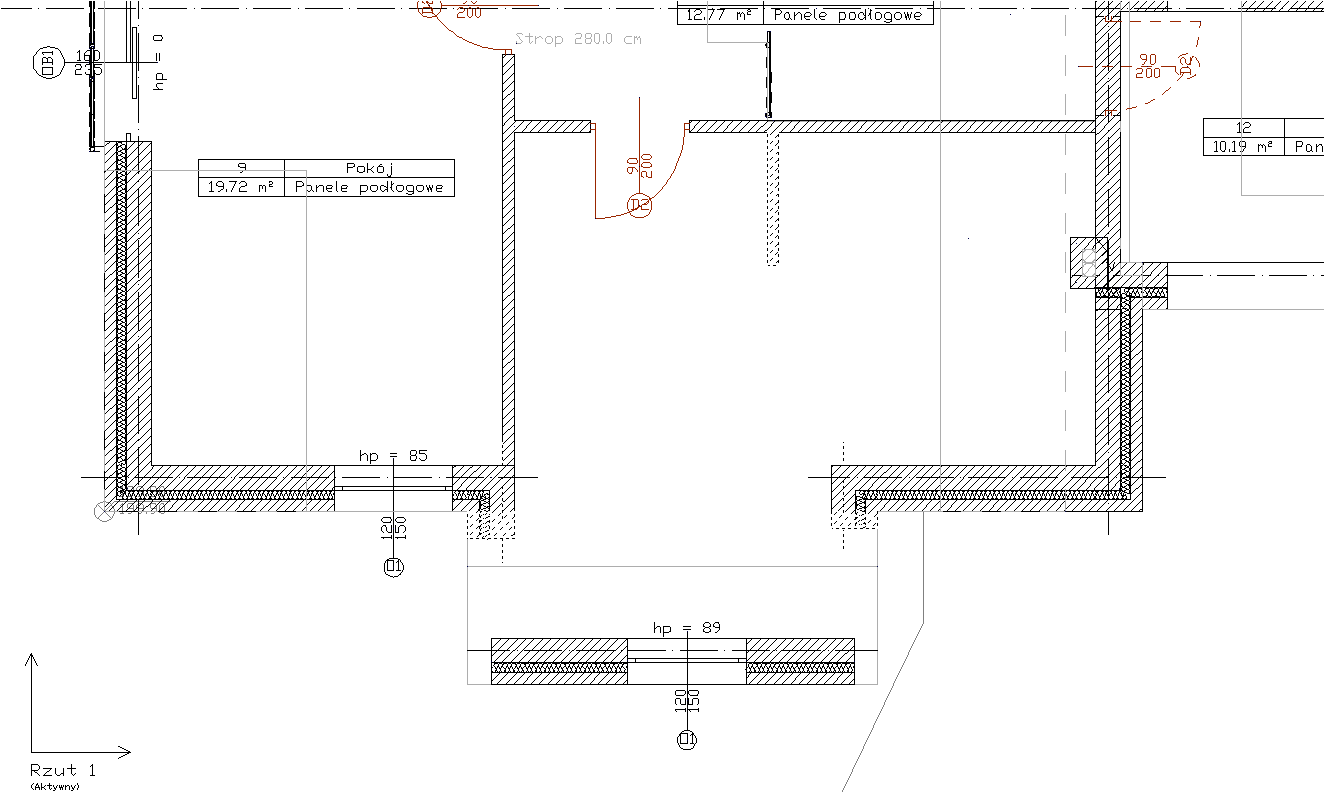

Rys. 149      Ściana zaznaczona na rzucie

Ściany podlegają także edycji kasowania, kopiowania, obrotu, przesunięcia i zmiany grubości lub ilości warstw. Ostatnia opcja dostępna jest z poziomu okna Właściwości elementu: Ściana. Przy zmianie ilości warstw lub ich grubości istnieje możliwość wybrania Punktu stałego przekształceń, czyli linii, która przy zmianie zostanie w tym samym miejscu (opcja znajduje się w panelu Operacje). Domyślnie grubość ściany zmieniana jest z pozostawieniem osi konstrukcyjnej ściany.

Rys. 150      Linie przekształceń ściany

Opcja ta jest szczególnie przydatna, jeśli wprowadzana była np. inwentaryzacja budynku, który po remoncie otrzyma docieplenie zewnętrzne. Będzie to oznaczało, że wprowadzone wymiary pomieszczeń nie powinny się zmienić, a zmiana grubości ścian powinna pozostawić w stałym punkcie jedną krawędź, tę wewnętrzną.

Nowością jest możliwość wydłużenia kilku ścian jednocześnie. Opcja ta jest wywołana z okna edycji ściany, do której inne ściany będą dociągane.

Rys. 151      Wydłużanie ścian – zaznaczenie ściany, do której inne ściany zostaną wydłużone

Z okna edycji wybieramy  Wydłuż do tej ściany i wskazujemy (poprzez obszar lub klikanie na każdej ścianie) ściany do wydłużenia.

Rys. 152      Wydłużanie ścian – zaznaczenie ścian do wydłużenia

Zatwierdzamy zaznaczenie poprzez prawy klawisz myszy lub Enter.

Rys. 153      Wydłużanie ścian – efekt końcowy

Opcja skracania ścian do zaznaczonej działa podobnie i także jest wywołana z okna edycji. Zaznaczona ścian utnie wszystkie wskazane do skrócenia ściany usuwających krótsze odcinki.

Zaznaczamy ścianę, która ma skrócić zaznaczone ściany przez nią przechodzące.

Rys. 154      Skracanie ścian – zaznaczenie ściany

Z okna edycji wybieramy opcje Skróć do tej ściany i po kolei zaznaczamy ściany, które mają zostać docięte.

Rys. 155      Skracanie ścian – zaznaczanie ścian do skrócenia

Zatwierdzamy wybór ścian do skrócenia. Ściany zostają docięte w taki sposób, że pozostają dłuższe odcinki ścian.

Rys. 156      Skracanie ścian – efekt skrócenia ścian
