Narzędzia projektu > Wymiarowanie

Automatyczne wymiarowanie rysunku

Drugim wymiarowaniem obiektowym jest opcja Wymiaruj cały rysunek.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒ ida_16 Wymiaruj cały rysunek

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒ wym3.bmp Wymiaruj cały rysunek

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒ ida_16 Wymiaruj cały rysunek

Program ArCADia 10:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Wymiaruj cały rysunek

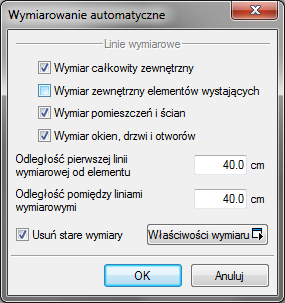

Rys. 330      Okno wstawiania wymiaru automatycznego

W oknie Wymiarowanie automatyczne można wybrać elementy wymiarowane. Jeśli nic nie zostanie odznaczone, to rysunek kondygnacji będzie zwymiarowany na czterech liniach wymiarowych.

￿
