Zapis prezentacji 3D

Opcja umożliwia zapis projektu wraz z przeglądarką. Oznacza to, że tak zapisaną prezentację można dać osobie nie posiadającej programu ArCADia, a chcącej obejrzeć projekt. Przeglądarka otworzy okno ArCADia-3D VIEWER i pozwoli na oglądanie zapisanego projektu ze wszystkich stron, bez możliwości jakiejkolwiek zmiany, czy zapisu.

Wywołanie:

Program ArCADia:

•      Wstążka Narzędzie główne⇒ grupa logiczna Komunikacja⇒ spakuj-prez Zapisz prezentację 3D



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-SYSTEM⇒  Zapisz prezentację 3D



Po wywołaniu polecenia otworzy się okno zapisu prezentacji, w którym należy wskazać miejsce zapisu i podać nazwę, a następnie zatwierdzić poprzez przycisk OK.

Zostanie zapisany plik z rozszerzeniem .exe, który umożliwi otworzenie go na każdym komputerze, bez zainstalowanej ArCADii.

Aby obejrzeć prezentację wystarczy kliknąć dwukrotnie na plik i otworzy się okno ArCADia-3D VIEWER.

UWAGA:

Może się zdarzyć, że przed oknem ArCADia-3D VIEWER zostanie wyświetlony komunikat o braku potrzebnych składników. W takim przypadku na pytanie: czy kontynuować należy wybrać opcje Nie, wówczas program otworzy stronę, z której daną poprawkę do systemu operacyjnego należy ściągnąć i zainstalować.

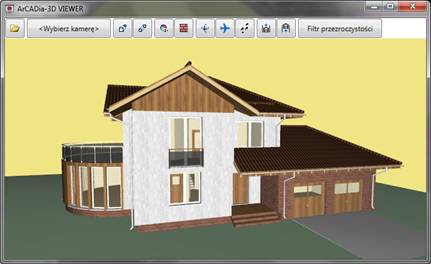

Rys. 1     Okno ArCADia-3D VIEWER z przykładowym projektem

Tab. 1.         Opcje ArCADia-3D VIEWER, czyli przeglądarki projektów

Otwórz plik

Otwiera plik z danymi prezentacji 3D (pliki .a3x, .a3d)



<Wybierz kamerę>

Pokazuje domyślne widoki kamery.

Widok perspektywiczny

Pokazuje budynek w ujęciu perspektywicznym.

Widok aksonometryczny

Pokazuje budynek w ujęciu aksonometrycznym.

Pokaż kolory warstw z Menadżera Projektu

Wyświetla budynek z kolorami elementów zadanymi dla grup.

Pokaż powierzchnie zdefiniowane w elementach

Pokazuje budynek z zadanymi materiałami lub teksturami.

Tryb orbitowania

Tryb wyświetlania projektu, w którym kamera znajduje się na orbicie projektu.

Tryb lotu

Tryb wyświetlania projektu, w którym kamera może znajdować się wewnątrz projektu i idzie dokładnie w ustawionym przez mysz kierunku.

Tryb spaceru

Tryb wyświetlania projektu umożliwiający obchód projektu.

Obniż pozycje kamery

Obniża pozycje obserwatora.

Podnieś pozycje kamery

Podnosi pozycje obserwatora.



Filtr przezroczystości

Pozwala „przeszklić” całą branże np. Architekturę, do pokazania innej branży np. umieszczonej wewnątrz budynku.
