Czym jest ArCADia-START?

ArCADia-START to edytor graficzny systemu ArCADia. ArCADia-START jest następcą programu ArCADia-GRAF. Zadaniem aplikacji jest integracja wszystkich modułów branżowych systemu łącząc je w intuicyjnym i prostym interfejsie. Interfejs programu ulega zmianie w zależności od posiadanych modułów branżowych. Kupując dowolny moduł branżowy systemu ArCADia musimy wcześniej posiadać program ArCADia-START. Sam program ArCADia-START może jednak działać również jako samodzielna aplikacja dostarczając użytkownikowi podstawowych narzędzi graficznych do rysowania. W programie mamy możliwość wykonywania rysunków rzutu kondygnacji na płaszczyźnie, program automatycznie buduje na jego podstawie trójwymiarową bryłę budynku wraz możliwością podglądu w widoku 3D. Podstawowe narzędzia do płaskiego rysowania udostępnione w programie pozwalają uzupełnić rysunek o detale architektoniczne.

ArCADia-START posiada również interfejs umożliwiający instalację modułów branżowych na niezależnych platformach graficznych takich jak ArCADia-IntelliCAD czy program AutoCAD.

Zakres możliwości programu ArCADia START

Wszystkie wymienione funkcje są dostępne w przypadku, kiedy ArCADia-START działa jako program niezależny.

ZARZĄDZANIE RYSUNKIEM BUDYNKU:

• Zarządzanie widokami i wyświetlanymi informacjami przez czytelne drzewo Menadżera projektu.
• Możliwość ustalenia wysokości cięcia rzutu dla każdej kondygnacji.

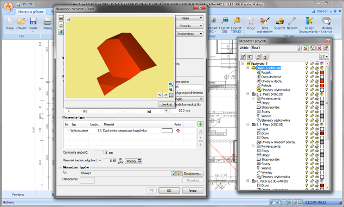

• Automatycznie generowany podgląd 3D dostępny w oddzielnym oknie, umożliwiający prezentację całej bryły budynku lub np. fragmentu kondygnacji.

WPROWADZANIE:

• Elementy takie jak ściany, okna, drzwi itp. wprowadzane są teraz za pomocą funkcji inteligentnego śledzenia.

ŚCIANY:

• Wybór zdefiniowanych rodzajów lub zadawanie dowolnych wielowarstwowych ścian.
• Wbudowany katalog materiałów budowlanych oparty na normach: PN-EN 6946 i PN-EN 12524.
• Wprowadzanie ścian wirtualnych, niewidocznych w podglądzie 3D i na przekroju, jednak dzielących przestrzeń pomieszczenia, np. dla rozróżnienia funkcji otwartej przestrzeni.

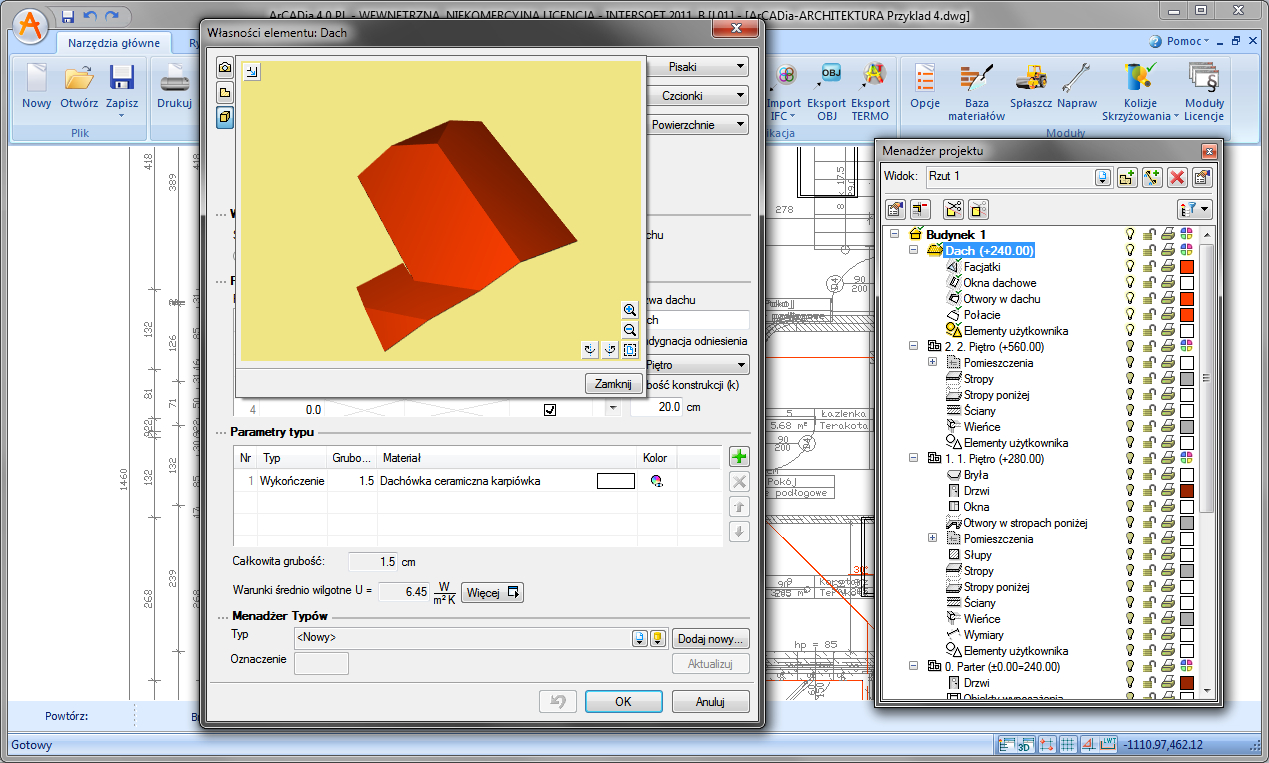

• Na podstawie wybranych materiałów dla przegród (ścian, stropów i dachu) automatycznie liczony jest współczynnik przenikania ciepła.

OKNA I DRZWI:

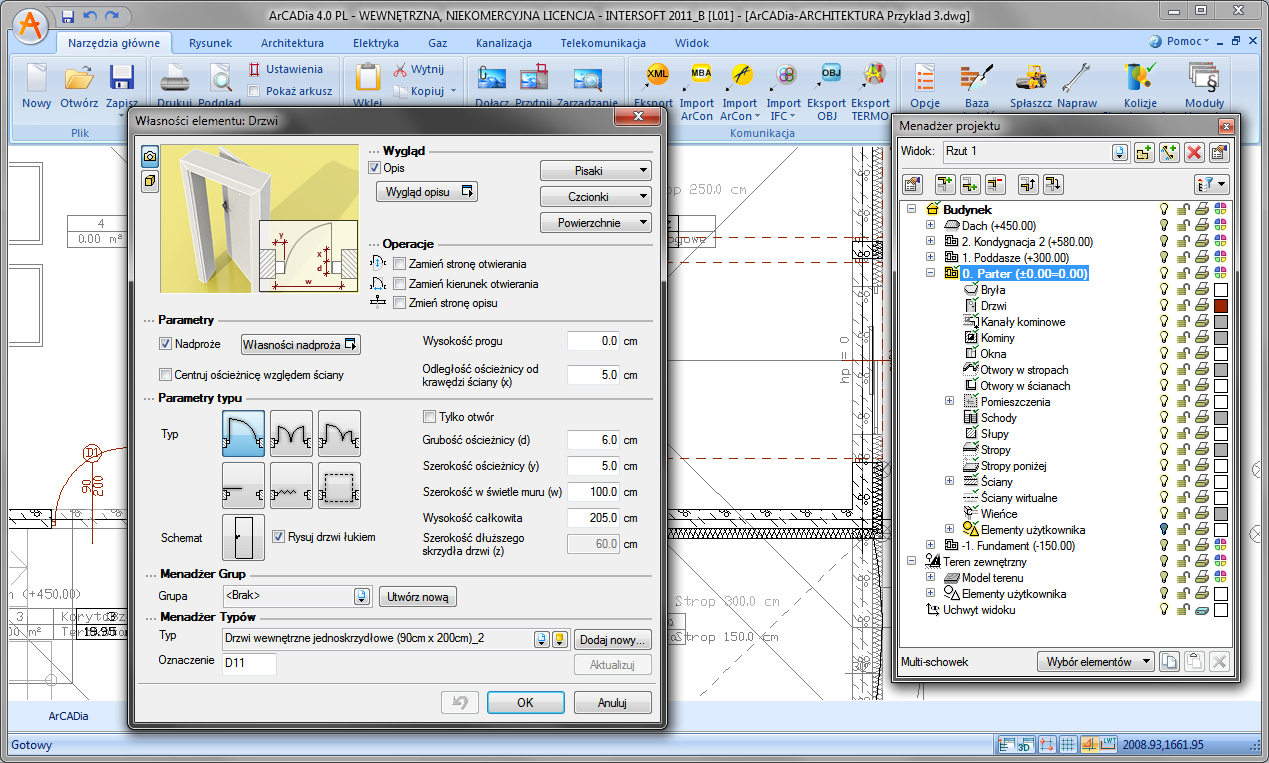

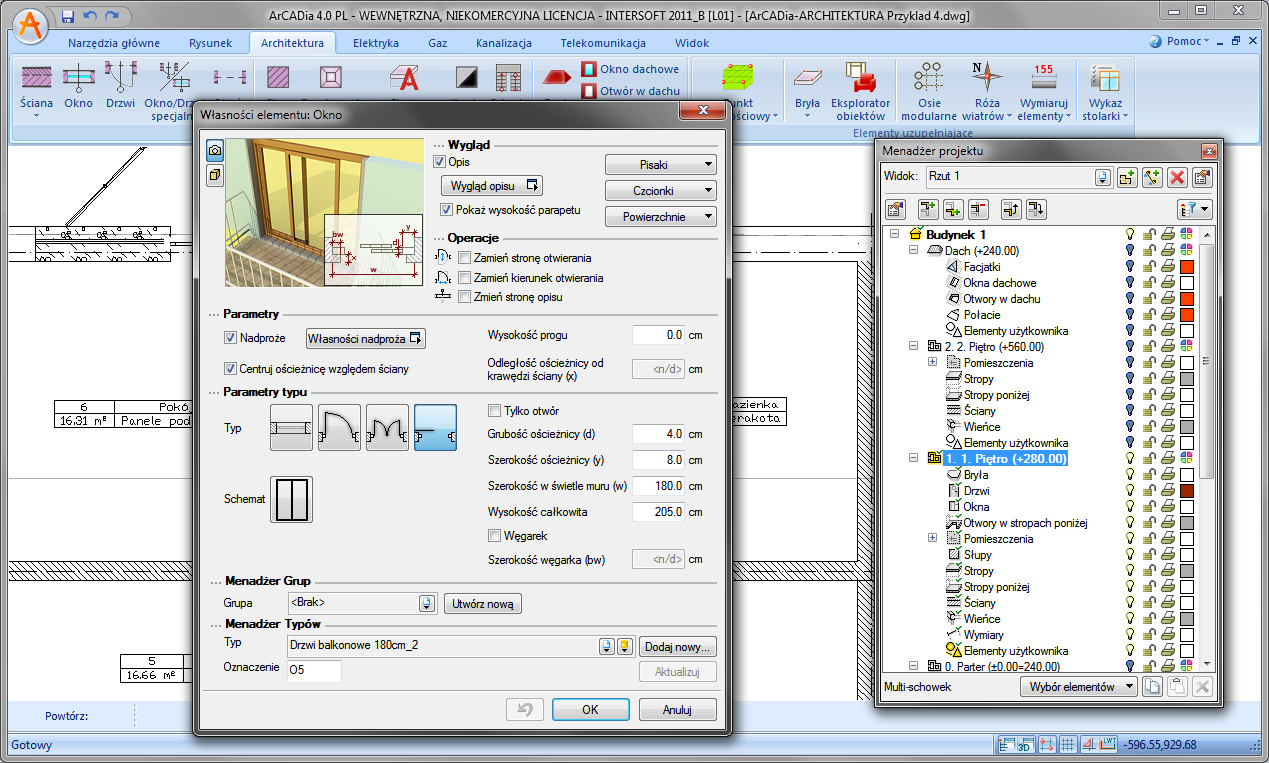

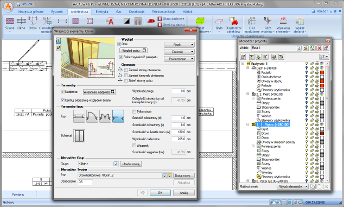

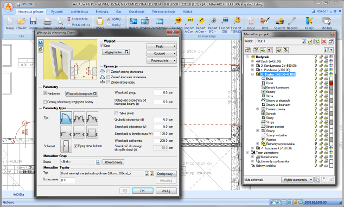

• Wprowadzanie stolarki okiennej i drzwiowej w sposób parametryczny, z biblioteki programu lub definiowanie własnych okien i drzwi.

STROPY:

• Automatyczne wprowadzanie stropów (zgodnie z obrysem kondygnacji). Możliwość definiowania typu (np. Teriva), warstw oraz wysokości posadowienia.

ArCADia-STROPY TERIVA:

• Moduł do wykonywania rysunków układów konstrukcyjnych stropów Teriva. Rysunki te zawierają wszystkie podstawowe elementy systemu: belki stropowe, żebra rozdzielcze, żebra ukryte, wymiany, siatki podporowe oraz dodatkowo wszystkie niezbędne wykazy materiałowe, obejmujące wymienione elementy uzupełnione o stal zbrojeniową i beton monolityczny, niezbędne do wykonania stropu.
• Automatyczne i ręczne rozliczanie wszystkich typów stropów Teriva (4.0/1; 4.0/2; 4.0/3; 6.0; 8.0) na polach stropu o dowolnym kształcie.
• Automatyczny rozkład belek, żeber rozdzielczych i wieńców na ścianach wewnętrznych, zewnętrznych i podciągach.
• Automatyczne zakładanie układu wymianów przy otworach oraz żeber pod ścianki działowe.
• Automatyczne rozwiązywanie dojść bocznych stropu do ściany.
• Automatyczne rozliczanie i zakładanie niezbędnych siatek płaskich i zaginanych.

PODCIAGI:

• Wprowadzanie podciągów wraz ze wstawieniem zbrojenia definiowanego zarówno dla prętów jak i strzemion.

POMIESZCZENIA:

• Automatycznie tworzenie pomieszczeń z zamkniętych obrysów ścian i ścian wirtualnych.
• Do rodzaju pomieszczenia (do nazwy) automatycznie przypisywane jest jego temperatura i zapotrzebowanie na oświetlenie.
• Możliwość zmiany odwzorowania graficznego pomieszczenia na rzucie, np. poprzez zadanie wypełnienia lub koloru.

SŁUPY:

• Wprowadzanie słupów o przekroju prostokątnym i eliptycznym z możliwością wyboru rodzaju kreskowania dla odwzorowania materiału.

SCHODY:

• Definiowanie jedno- i wielobiegowych schodów oraz schodów zabiegowych na dowolnym rzucie.

KOMINY:

• Wprowadzanie pojedynczych otworów kominowych lub szachtów, czyli grupy kominów o zadanej ilości kolumn i wierszy.
• Możliwość wprowadzenia kanałów kominowych lub oznaczenia wylotu istniejących kominów.
• Nowe kształtki kominowe.

TEREN:

• Automatyczne tworzenie modelu terenu na podstawie punktów wysokościowych z map cyfrowych DWG.
• Wprowadzanie płaszczyzny terenu punktami lub linią wysokościową.
• Przekształcenie tekstu na punkty wysokościowe terenu.
• Wprowadzanie obiektów, które symulują elementy sieci lub istniejące obiekty w terenie, dla sprawdzenie kolizji w projekcie.

WIDOK 3D:

• Wprowadzanie i modyfikacja ustawień kamery, czyli punktu obserwatora, który można wykorzystać np. przy przeglądaniu projektu lub zapisie widoku.
• Zapis aktualnej sceny, jako plik bmp, jpg lub png.

ELEMENTY POMOCNICZE:

• Osie modularne:
• Możliwość wprowadzenia siatki osi modularnych z pełną edycją.
• Wymiarowanie:
• Dowolne liniowe i kątowe wymiarowanie projektu.
• Tabelki:
• Tworzenie własnych tabelek w oknie dialogowym lub poprzez graficzną edycję pól.
• Wprowadzanie w pola tabelki tekstów automatycznych (pobieranych z projektu) lub dowolnych.
• Modyfikacje zdefiniowanych tabelek poprzez definiowanie wielkości poszczególnych pól, łączenie i dzielenie komórek, wyłączanie krawędzi, dodawanie lub usuwanie wierszy i kolumn.
• Zapis tabelek do biblioteki projektu lub programu.

SZABLONY:

• Zapis własnych ustawień dla elementów (pisaków, czcionek, domyślnych typów, wysokości itp.).

UKŁADY:

• Zapis grup elementów różnych typów w jeden. Zapisują się wszystkie połączenia, wielkości i inne parametry poszczególnych elementów w jeden układ, który można wykorzystywać w kolejnych projektach. Układ można później rozbijać dla modyfikacji poszczególnych elementów grupy.

BIBLIOTEKA TYPÓW:

• Wbudowana biblioteka typów dla wszystkich elementów z każdego modułu.
• Modyfikacja biblioteki podczas projektowania, poprzez zapis tworzonych typów.
• Modyfikacja biblioteki w jej oknie poprzez dodawanie, edycję i usuwanie typów z biblioteki globalnej (użytkownika) lub projektu.

ZESTAWIENIA:

• Automatycznie tworzone zestawienia pomieszczeń dla każdej kondygnacji.
• Automatyczne tworzenie wykazu użytej stolarki okiennej i drzwiowej wraz z symbolami.
• Możliwość eksportu zestawień do pliku RTF.
• Eksport wykazów do pliku CSV (do arkusza kalkulacyjnego).

KOMUNIKACJA Z INNYMI SYSTEMAMI:

• Eksport projektu w formacie XML.

OBIEKTY:

• Wbudowana biblioteka elementów umożliwiająca uszczegóławianie rysunków o potrzebne symbole architektoniczne 2D.
• Biblioteka obiektów 3D pozwalająca na zaaranżowanie stworzonych wnętrz.
• Możliwość rozszerzania katalogu obiektów o nowe biblioteki.
• Możliwość zapisu własnych symboli z elementów 2D do biblioteki programu.

KOLIZJE:

Automatyczne wykrywanie kolizji i skrzyżowań pomiędzy elementami systemu ArCADia

• Dowolne zestawienia kolizji wszystkich elementów systemu ArCADia.
• Czytelna lista kolizji występujących w projekcie oraz punktowe wskaźniki na rzucie i w 3D.

Opcje niedostępne w przypadku działania programu ArCADia-START w postaci nakładki (na program AutoCAD lub ArCADia-INTELLICAD).

RYSOWANIE:

• Rysowanie dowolnych elementów za pomocą linii, polilinii, okręgów, łuków, elips, wielokątów foremnych i prostokątów.
• Pasek poleceń umożliwiający wprowadzanie odpowiednich długości i kątów.
• Edycja elementów rysunkowych: przesuwanie, kopiowanie, skalowanie, obracanie, lustro, szyk, ucinanie, rozbijanie oraz funkcja „odsuń”.
• Dla każdego elementu możliwość przypisania grubości i koloru pisaka.
• Zamknięte obrysy: okręgi, wieloboki i prostokąty można dowolnie zakreskowywać poprzez wybór wzoru wskazany w oknie własności elementu.
• Opcja zapisywania bloku, czyli grupy elementów tworzących określony symbol.
• Opis rysunku tworzony tekstem wielowierszowym przy pomocy czcionek SHX lub True Type.

WPROWADZANIE PODKŁADÓW GEODEZYJNYCH:

• Wprowadzanie podkładów rastrowych w popularnych formatach (m.in. JPG, BMP, TIF, PNG) wraz z możliwością skalowania, przycinania, zmiany jasności, kontrastu i przenikania.
