Zakładka „Prezentacja alternatywna 2D”

Poprzez Edytor 2D i prezentację alternatywną 2D istnieje możliwość od wersji ArCon 6.5 przyporządkowania obiektom z trybu projektowania prezentacji alternatywnej zarówno dla trybu konstrukcji jak i projektowania. Prezentacja ta może zostać ograniczona do jednego projektu bądź zapisana w każdym z plików obiektów (pliki *.aco), aby mogła być użyta w przyszłych projektach.

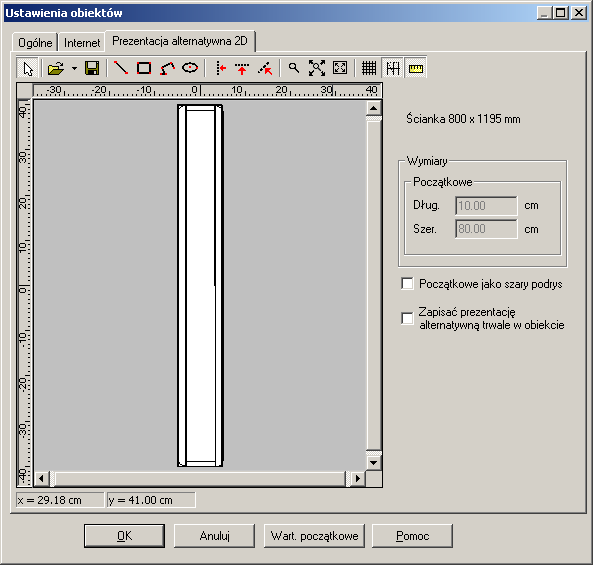

Po otwarciu zakładki widoczne jest następujące okno dialogowe ze zintegrowanym edytorem:

Okno dialogowe stanowi właściwie niezależną aplikację, oferującą poprzez pasek narzędzi, menu kontekstowe w oknie edytora oraz możliwości ustawień przy prawej krawędzi wszystkie niezbędne funkcje edycji prezentacji alternatywnej. Ponieważ okno dialogowe można wywołać tylko poprzez podwójne kliknięcie na obiekcie, przy starcie ładowana i prezentowana jest automatycznie oryginalna prezentacja obiektu.

Możliwości edytora obejmują:

    Ładowanie prezentacji alternatywnej z plików DXF

    Tworzenie własnych prezentacji alternatywnych poprzez łatwe w obsłudze funkcje edycyjne

    Zmiana i uzupełnianie istniejących prezentacji obiektów

    Używanie kombinacji wszystkich poprzednich punktów do uzyskania optymalnej prezentacji alternatywnej

Wskazówka: istnieje również możliwość w ArCon tworzenia grup z większej ilości obiektów i zapisywania ich jako grupy ArCon (pliki *.acg). Grupy te zawierają tylko odnośniki do istniejących obiektów ArCon. Grupom nie można przyporządkowywać prezentacji alternatywnej 2D. Zawierają zawsze „zbiorczą” prezentację składowych obiektów ArCon.
