Opcje do prezentacji przekrojów i widoków

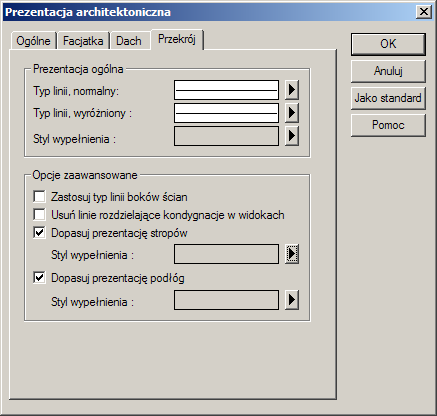

Do prezentacji architektonicznej w przekrojach i widokach trybu konstrukcji ArCon można używać typów linii i stylów wypełnienia określanych w obszarze „Prezentacja ogólna”. Ogólne ustawienia mogą być zmienione opcjami zaawansowanymi, ponieważ mają one wyższy priorytet. Ogólnie boki ścian przekrojonych są pokazane grubszym typem linii.. Jeśli jednak włączono opcję „Zastosuj typ linii boków ścian”, zamiast tego widoczne będą linie okna dialogowe ściany rzeczywiście przyporządkowane do boków ścian. To samo obowiązuje dla dachów, podłóg i ścian o ogólnym stylu wypełnienia. Również tutaj opcjonalny, zaawansowany styl wypełnienia unieważnia ustawienie ogólne.

„Typ linii, wyróżniony” oznacza linie przecinanych elementów konstrukcyjnych jak ściany, stropy itd.

Zaawansowane opcje pozwalają na precyzyjny wybór predefiniowanych w oknie dialogowym ściany typów linii dla segmentu ściany. Dla widoków z zewnątrz można wyłączyć standardowo widoczną linię oddzielającą kondygnacje. Stropy i podłogi mogą być wyświetlane z indywidualnymi stylami wypełnienia lub ze szrafurami opcji zaawansowanych.
