Ustawianie kryteriów doboru
Po wciśnięciu ikony uruchamiane zostaje okno opcji doborów:

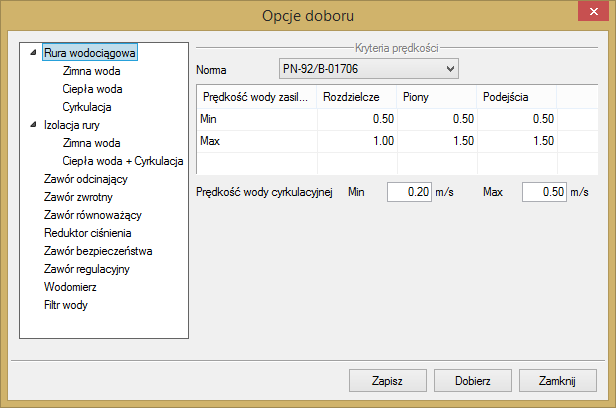

Rys. 94. Okno opcji doborów, ustawianie kryteriów prędkości
Przed wciśnięciem OK użytkownik może korzystać z domyślnych kryteriów doborów lub wpisać własne kryteria doboru obiektu. Podstawowymi kryteriami ustawianymi przez użytkownika są: prędkości w rurociągach i grubości minimalne izolacji dla danego współczynnika przewodzenia ciepła.
Kryteria prędkości użytkownik może ustawić po wybraniu z drzewka obiektów pozycji Rura wodociągowa. Podobnie po wyborze Izolacja rury → Ciepła woda + Cyrkulacja użytkownik będzie mógł w oknie ustawić parametry grubości minimalnej przy zadanym współczynniku przewodzenia ciepła.
Kryteria prędkości wody w rurociągach są ustawiane w zależności od funkcji danego rurociągu w instalacji: Rozdzielcze, Piony, Podejścia oraz rurociągi cyrkulacyjne. Na liście rozwijalnej jest dostępna norma, według której będą ustawiane prędkości. Po wybraniu pozycji z numerem normy nie ma możliwości modyfikacji prędkości. Można je modyfikować w przypadku ustawienia listy rozwijalnej na pozycji brak (normy). Zmiany kryteriów doboru innych obiektów nie są dostępne dla użytkownika. Jeżeli dokonuje on pełnego doboru rurociągów lub innych obiektów, musi wytypować katalogi lub obiekty do doboru z Biblioteki projektu.

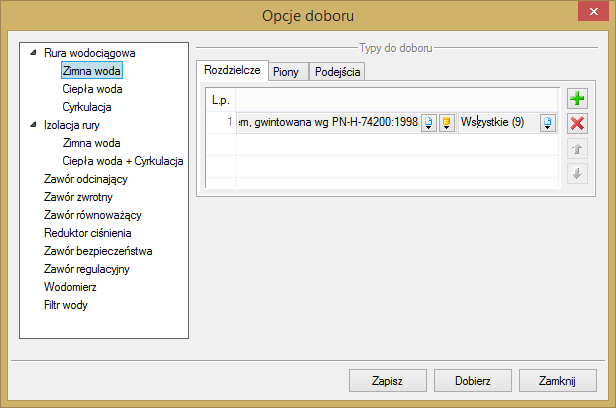

Rys. 95. Okno opcji doborów, wybór typów obiektów do doborów
Po wyborze danej grupy obiektów (np. Rura wodociągowa → Woda zimna) użytkownik może dodawać zielonym plusem katalogi na danej pozycji. Przy rurociągach należy pamiętać, że osobno można dobierać rurociągi z podziałem na funkcje (zakładki: Rozdzielcze, Piony, Podejścia).
Następnie na liście rozwijalnej po lewej stronie użytkownik wybiera katalog obiektów, natomiast w liście rozwijalnej po prawej stronie wybiera przez zaznaczenie wymagane typy rur. Pozycja w tabeli odpowiada kolejności przybliżeń podczas doboru. Jeżeli użytkownik chce nadać pierwszeństwo danemu katalogowi, powinien ustawić go na wyższej pozycji. Zmiany pozycji dokonuje się strzałkami. Po ustawieniu wszystkich zawartych w projekcie obiektów i wciśnięciu guzika OK zostanie dokonany dobór obiektu.
Obliczenia użytkownik może prześledzić w tabeli obliczeniowej, w której można dokonać kolejnej korekty.
