Sprawdzenie poprawności narysowanej instalacji

Po zakończenia rysowania (lub w jego trakcie), jeśli użytkownik połączył wszystkie elementy instalacji, istnieje możliwość sprawdzenia wykonania projektu pod względem poprawności połączeń rurociągów oraz połączeń instalacji z punktami poboru wody i punktami początkowymi instalacji. Aby uruchomić funkcję sprawdzenia instalacji wodociągowej, kliknij na pasku narzędzi programu ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje wodociągowe ⇒

lub napisz

•      iwtr_ver.



Pojawia się wówczas okno z tabelą błędów.

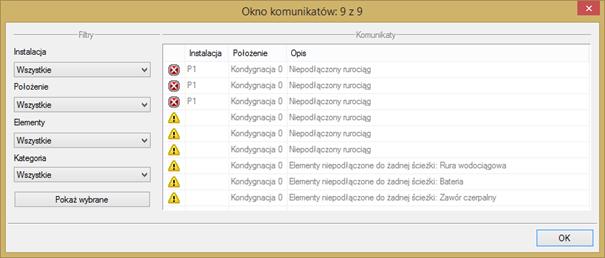

Rys. 96.   Tabela – raport instalacji wodociągowej z informacją o poprawności zbudowanej instalacji

W tabeli użytkownik otrzymuje informację o ilości braków w ciągłości instalacji. Program wykrywa niepodłączone elementy instalacji oraz ciągi rurociągów, które nie mają połączenia z punktem wejścia do instalacji lub punktem czerpalnym.



Użytkownik po kliknięciu na informację o błędzie uruchomi detekcję błędów na rysunku. Program na modelu zaznaczy ścieżki oraz elementy, gdzie występują błędy. Projektant na rysunku może wprowadzić korekty, podłączając elementy w celu zapewnienia ciągłości instalacji. Po wprowadzeniu korekt program w raporcie informuje o prawidłowości zbudowanej instalacji.



W lewej części okna użytkownik będzie miał możliwość odfiltrowania błędów i wyświetlenia tylko wybranych opisów.



Na liście rozwijalnej Instalacja użytkownik wybiera punkt włączenia do instalacji lub zestaw punktów włączenia.



Z listy rozwijalnej Położenie użytkownik ma możliwość ograniczenia wyświetlania błędów do danej kondygnacji.



Lista rozwijalna Elementy daje możliwość wybrania jednej z kilku grup niepodłączonych elementów. Jeżeli występują błędy połączeniowe w grupach baterii, rurociągów i wodomierzy, użytkownik może wybrać np. jedynie wodomierze.



Z listy rozwijalnej Kategoria użytkownik wybiera rodzaj błędu, jaki występuje w projekcie: niepodłączone elementy, nieprawidłowe połączenie.



Po zakończeniu wyboru z list rozwijalnych, użytkownik może zaznaczyć na rysunku obiekty, które są niepodłączone i które odpowiadają danemu pogrupowaniu. W tym celu należy wcisnąć guzik Pokaż wybrane. Nastąpi wówczas przeniesienie pola obszaru widoku rzutu instalacji w dany fragment rysunku instalacji, obejmujący grupę błędów połączeniowych, oraz zaznaczenie przerywanymi liniami z widokiem uchwytów.

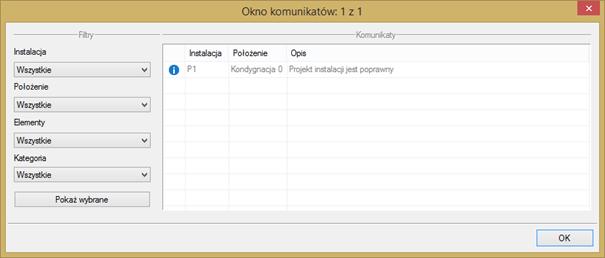

Rys. 97.   Tabela – raport instalacji wodociągowej z informacją o poprawności zbudowanej instalacji

Typy komunikatów (różnią się ikonką przy komunikacie):

•      Informacja

•      Ostrzeżenie

•      Błąd



Treść komunikatów – interpretacja:

1.   Projekt instalacji jest poprawny

Komunikat występuje wówczas, gdy w instalacji jest punkt przyłączenia, a wszystkie obiekty pośrednio i bezpośrednio podłączone do tego punktu tworzą instalację zbudowaną poprawnie pod względem połączeń.

2.   Brak punktu przyłączenia instalacji

Komunikat występuje wówczas, gdy w projekcie nie ma punktu przyłączenia ani lokalnego punktu przyłączenia.

3.   Element podłączony nieprawidłowo, np. Bateria UM1

Komunikat występuje wówczas, gdy obiekt jest wprawdzie podłączony do rurociągu, ale nieprawidłowo, np. bateria jest podłączona jedynie do rurociągu wody zimnej, armatura przepływowa jest podłączona tylko z jednej strony itd.

4.   Niepodłączony rurociąg

Komunikat występuje wówczas, gdy w projekcie istnieje rurociąg, który jest niepodłączony.

5.   Elementy niepodłączone: np. Bateria UM1

Komunikat występuje wówczas, gdy obiekt nie jest podłączony do żadnego rurociągu.

6.   Elementy niepodłączone do żadnej ścieżki, np. Hydrant

Komunikat występuje wówczas, gdy obiekt (również rurociąg) nie ma pośredniego lub bezpośredniego połączenia z punktem przyłączenia. (Może być połączony z rurociągami, ale rurociągi te nie mają połączenia z punktem przyłączenia).
